RSV CAVC型 定風量閥

RSV CAVC型定風量閥是機械式的定風量調節裝置，工作時無需外部供電，在氣流通過閥片時，內置氣囊產生關閉風閥的扭矩和凸輪調節機構的打開扭矩相平衡，從而實現相對恒定的風量送風。具有CAVC-Q型和CAVC-R型兩種結構型式，其結構簡單，可靠性高，安裝調試方便，適用于送風或排風系統。

 產品特點:

無需外部動力，自動平衡機械結構。
氣囊又是阻力部件。
結構簡單，可靠性高，閥片機構無需維護。
風量控制精度高，在建議使用范圍內，精度可達±10%。
安裝使用方便，無需另外的密封材料。
外部有刻度指針顯示流量，刻度誤差為4%。
工作溫度范圍10-50℃。
限流板機構無需維護。
使用范圍廣，壓差范圍50-100Pa。
可安裝電動執行器，自動調節風量。
不受位置限制，即使入口或出口條件不利也可現場調節風量，使用方便、靈活。
能正常工作(入口前要求最小1.5D直管段)。
可配置電加熱器或熱水盤管、消聲箱等。
限流板活動靈活。
材料與工藝:

閥體為鍍鋅鋼板。
氣囊為特殊抗老化塑料材質。
安裝與調試：

CAVC-Q型定風量閥通過其方形進、出風口法蘭與風管連接，保證連接的密封性;

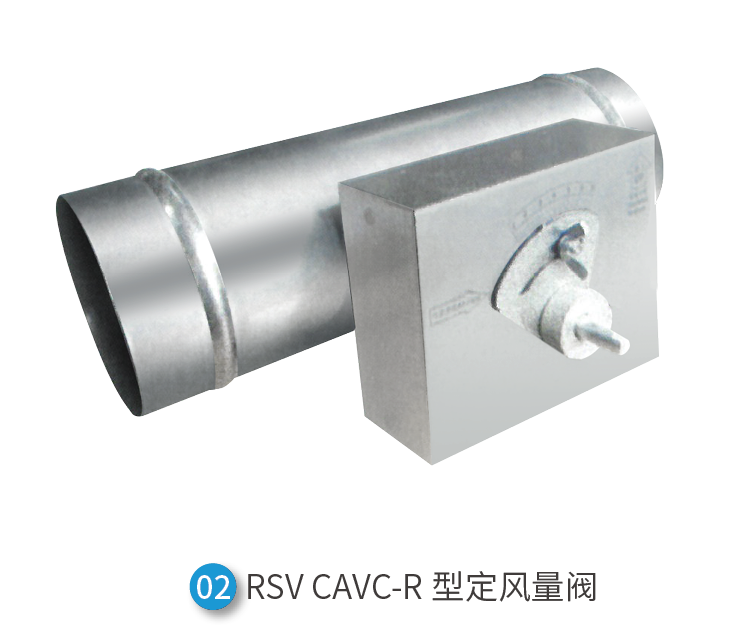

CAVC-R型定風量閥的進、出口直接與風管連接。
CAVC型定風量閥設定風量時，只需調節其外部的刻度盤指針到所需風量刻度，無需現場測量風量，省去大量的測量與調節工作，大大降低調試的復雜程度。
加裝電動執行器，可以實現遠程設定和自動調節風量。

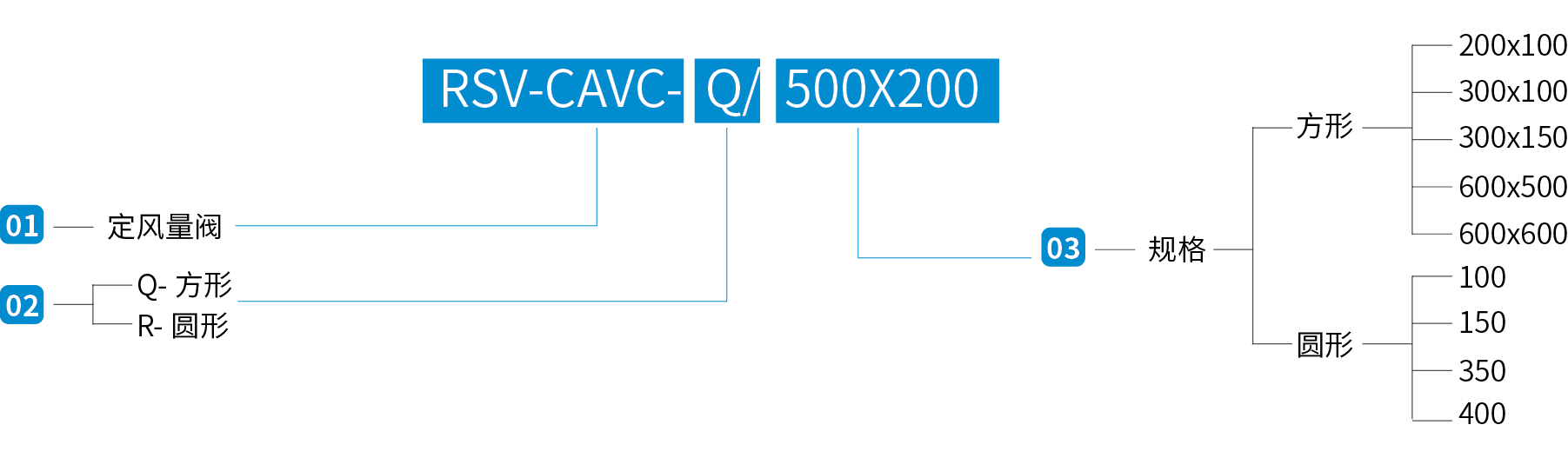

造型代碼：

舉例：

1、RSV-CAVC-Q/300x200
方形定風量閥，進、出風側接口尺寸為300x200mm。
2、RSV-CAVA-R/150
圓形定風量閥，迸、出風側直徑為150mm。

結構尺寸：

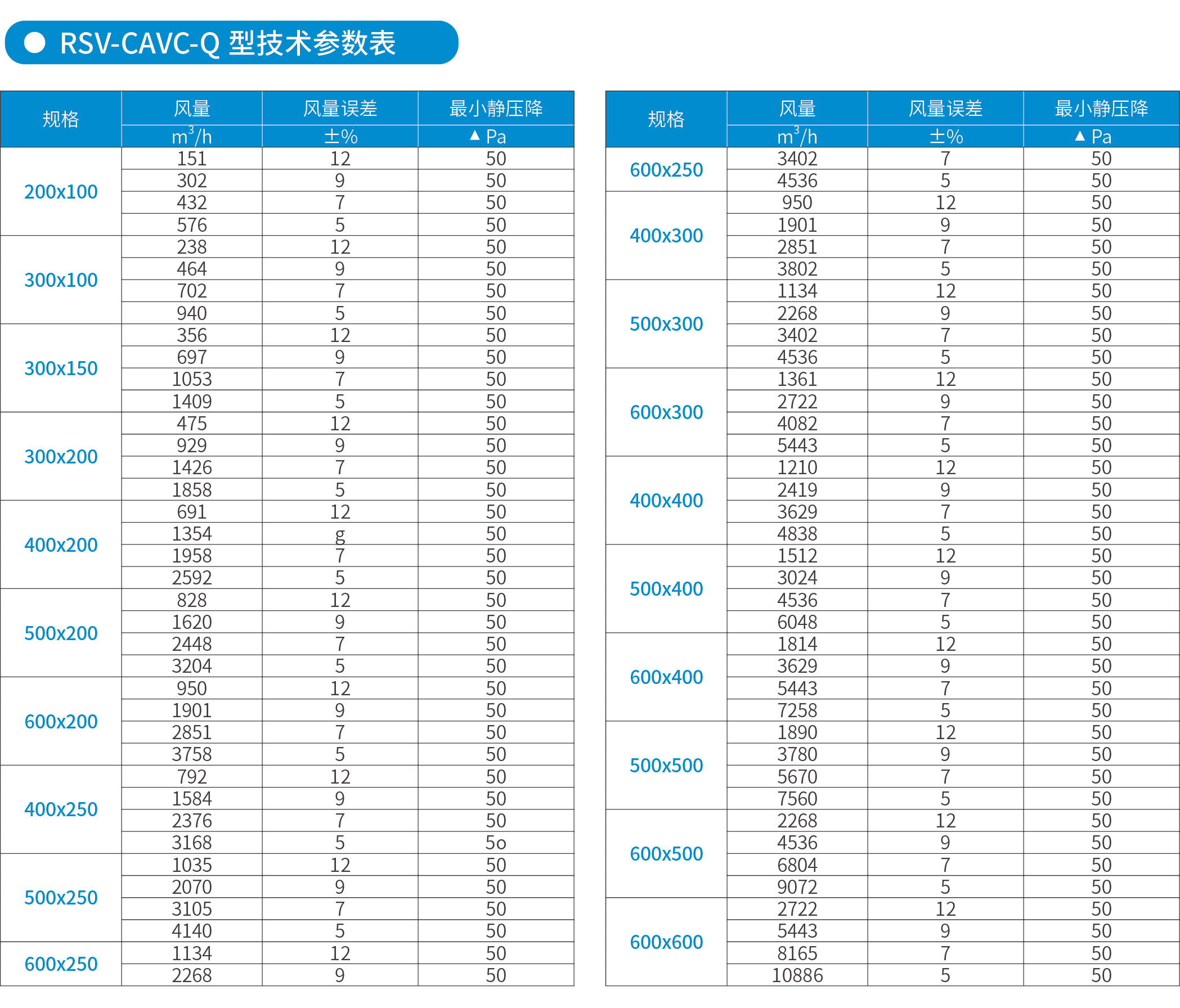

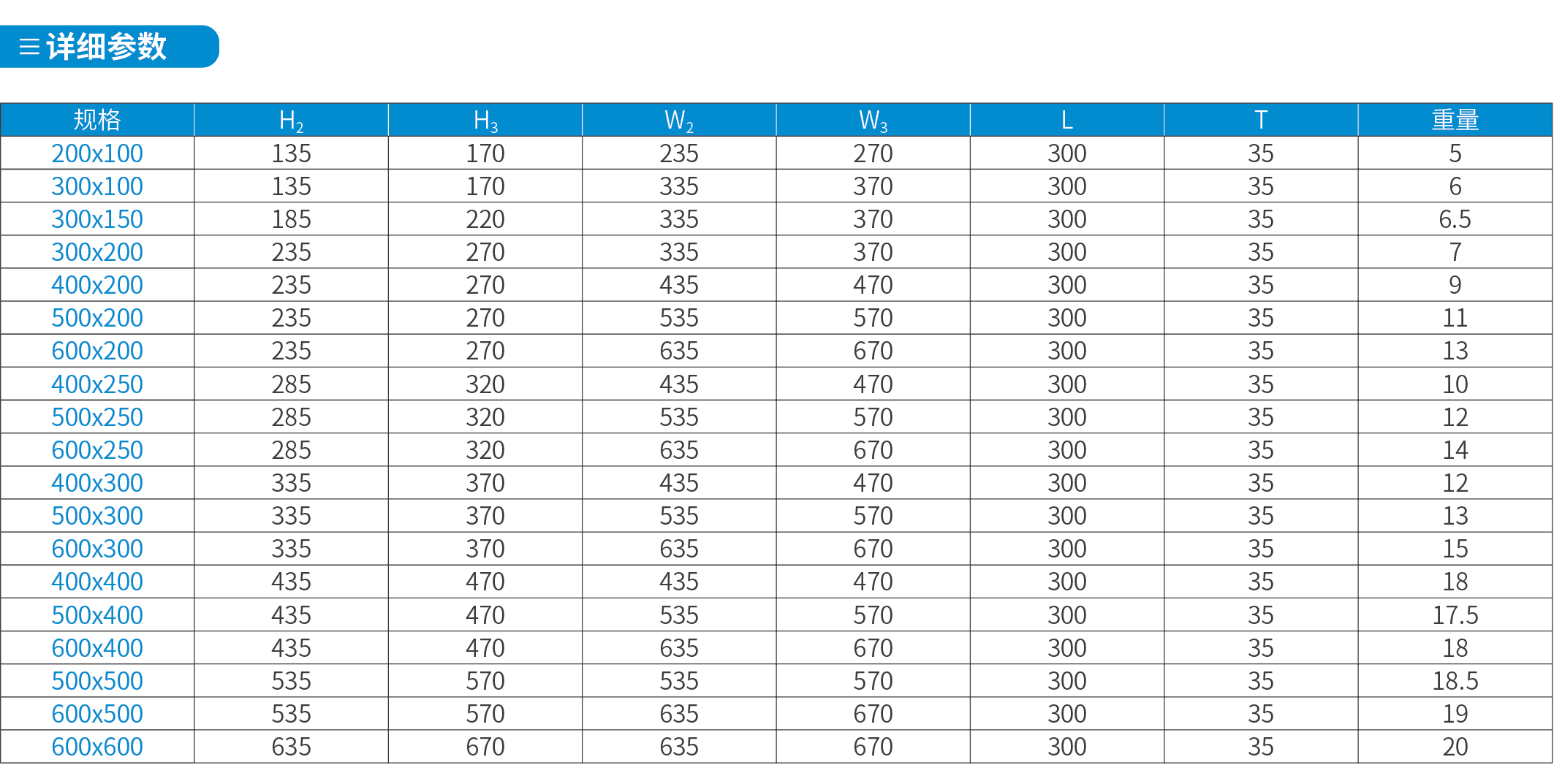

RSV-CAVC-Q型（尺寸單位：mm重量單位：kg）

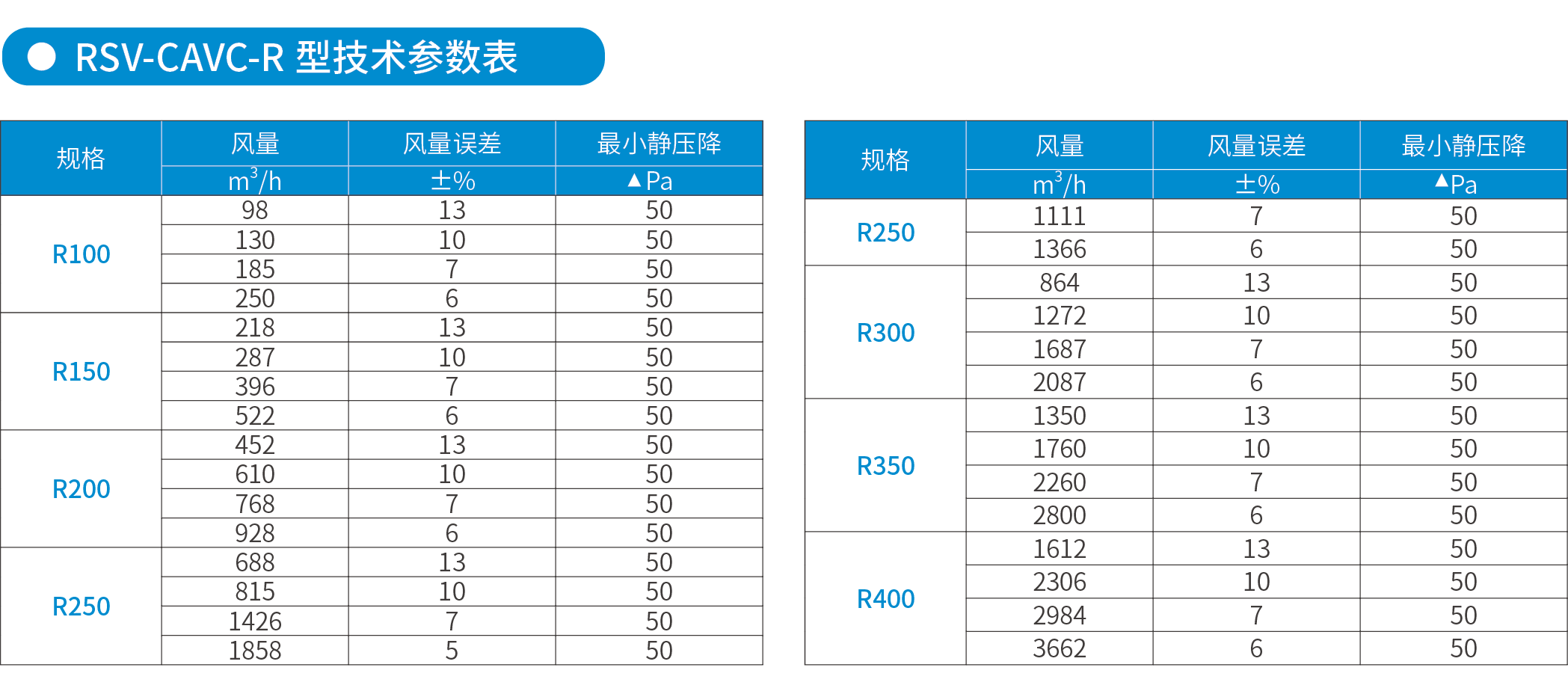

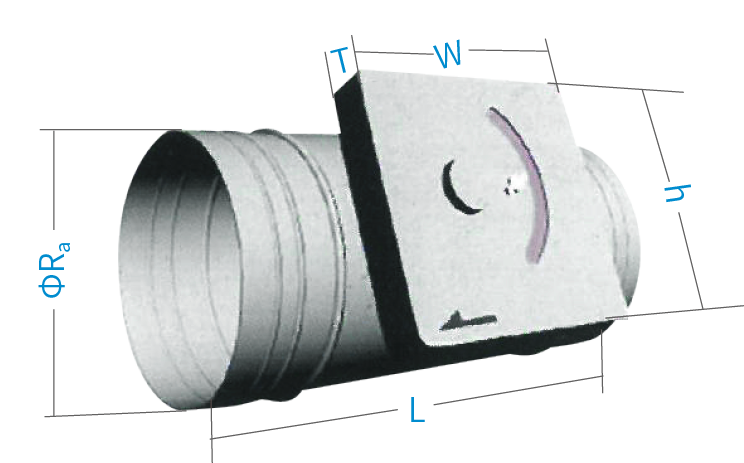

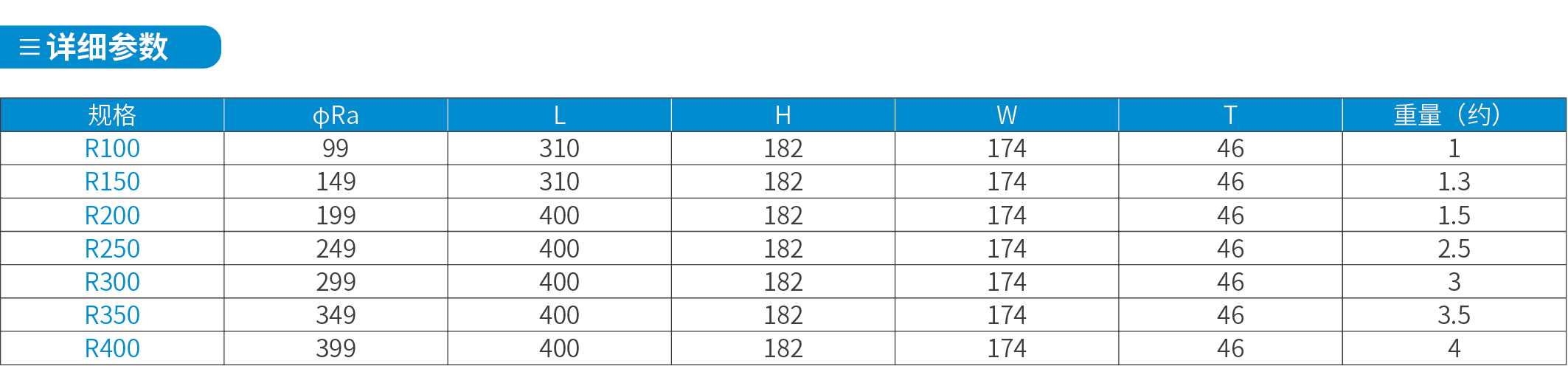

RSV-CAVC-R型（尺寸單位：mm重量單位：kg）
